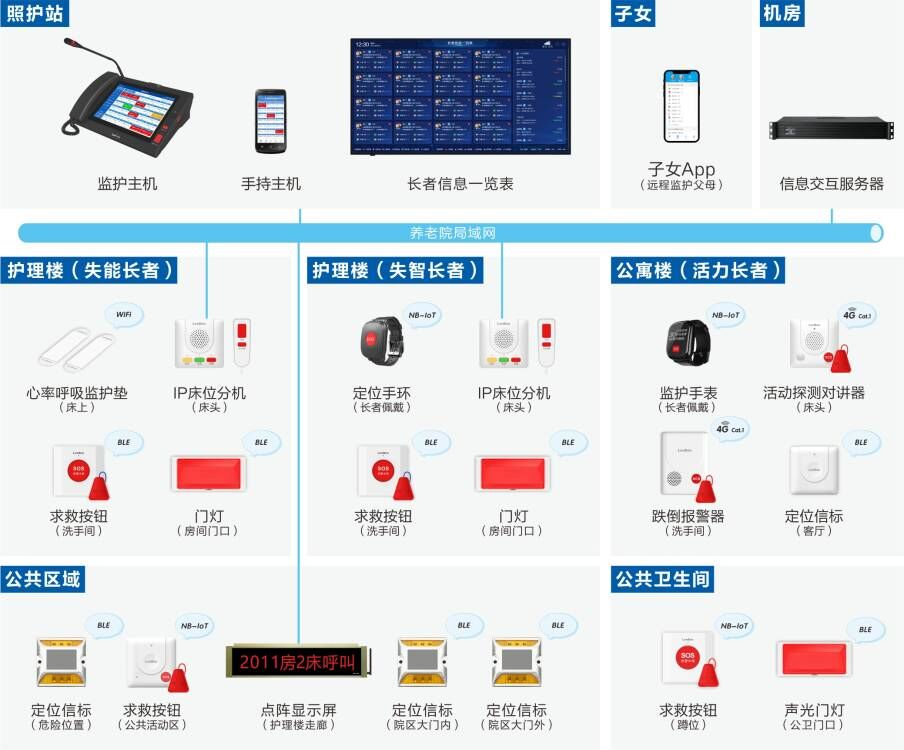

1.2 系统架构

4G Cat.1：利用运营商基站网络传输语音和报警数据，共享已建成的4G基站，具有低时延、覆盖广、连接设备数量多等特点。已广泛应用在智能手表、电子学生证、公网对讲、金融支付等领域。

NB-IoT：利用运营商基站网络传输报警数据，具有超低功耗、覆盖广、穿透性强、连接设备数量多等特点。已广泛应用在人员定位、消防烟感、消防燃气、自动抄表、物流监控、环境监测等领域。4G Cat.1和NB-IoT均属于工信部推荐技术，工信部官网链接：“https://www.miit.gov.cn/xwdt/gxdt/sjdt/art/2020/art_a297fbaf55bd41af8ab798223e6e4af4.html”

1.3 设备部署

1.3.1 照护站区域

照护站监护主机能实时知晓长者的呼叫报警信息，并能大音量语音播报，便于护理人员迅速做出响应；手持对讲主机用于移动接警；生理参数检测仪可检测长者身体体征数据；长者信息一览表可展示长者的基本信息及健康信息。

（1）监护主机：在照护站桌面上部署监护主机，预留市电和网络信息口。为便于操作，主机采用10.2英寸触摸显示屏，并内置高清摄像头，可实现接警处警、双向对讲、语音播报、主机托管、广播宣教、交班留言、本地录像、数据同步、记录查询等丰富功能应用。

（2）手持对讲主机：为每个照护站配置一到二台手持对讲主机，护理人员在护理过程中使用，避免遗漏处警。为便于操作，手持主机采用5英寸触摸显示屏，内置1080P高清摄像头，可实现移动接警、双向对讲、语音播报、分组管理、记录查询、记录导出等丰富功能应用。

（3）生理参数检测仪：为每个照护站配置一到二台生理参数检测仪，通过平台制定护理计划后，定时帮助慢性疾病长者测量体征数据，含：心率、血压、血氧、脉率、体温、血糖等，通过手机App自动上传并归档至长者健康档案中，并能推送报告至子女手机上。

（4）长者信息一览表：在照护站墙壁上安装一台不小于42英寸显示屏，预留市电和网络信息口。用于展示长者基本信息和健康数据，如：姓名、性别、年龄、床号、是否在卧室、手表低电、温湿度、心率、血压、血氧等信息，有新的报警时，能弹框和语音醒目提醒护理人员报警位置。通过图形化方式显示，可作为智慧养老的展示窗口。

1.3.2 护理楼失能长者房间

护理楼长者房间入住的失能、半失能长者对安全监护要求很高，系统能实时监测心率、呼吸、体动、坠床等意外情况，护理人员无法独自完成护理工作时，能通过床位分机及时发出请求增援信号，所需设备有IP床位分机、心率呼吸监护垫、洗手间求救按钮、房间门口门灯等，具体应用如下：

（1）床头安装：床位分机

每位长者床头安装一台分机，支持POE供电。用于长者与护理人员双向通话，了解需求，可提高工作效率；通过分机上“完成”“到达”键实现护理流程管控，记录下护理时间段及护理总时长，利用“增援”键可寻求其他护理人员帮助。分机内置定位信标，可用于房间定位信号覆盖，穿戴设备报警时提供精准定位，不用再单独安装信标。

（2）床上安装：心率呼吸监护垫

为失能和半失能长者配备心率呼吸监护垫，预留市电和无线WiFi网络信息口，用于长期卧床长者的实时安全监护。可实现心率/呼吸异常报警、频繁体动、睡眠质量分析等。

（3）洗手间安装：求救按钮

洗手间和淋浴间各安装一台。根据养老院建设标准，且鉴于洗手间是滑倒等突发情况的高发地，将能实现一键求救功能。按钮内置定位信标，可用于洗手间定位信号覆盖，穿戴报警时提供精准定位，不用再单独安装信标。

另有洗手间跌倒报警器供选择，可实现拉绳报警、按键报警、跌倒报警、滞留报警、未入厕提醒、语音通话确认安全。

（4）外门框安装：门灯

长者房间外门框上方安装一台。门灯可根据呼叫、护理等显示不同颜色，能迅速找到事故或需护理的房间，提高救助及护理效率。

1.3.3 护理楼失智长者房间

护理楼长者房间入住的失智长者记忆力不好，若外出走失未能及时找回，将带来安全隐患，故需配置穿戴设备保障安全，走失后也能及时找回。所需设备有长者定位手环、IP床位分机、洗手间求救按钮、房间门口门灯等，具体应用如下：

（1）长者佩戴：定位手环

针对失智长者需佩戴防拆定位手环，走失后能实时查找定位。手表基于工信部推荐的NB-IoT超低功耗物联网技术，通过运营商基站网络进行数据通信，确保运行稳定可靠、报警信息无遗漏；手环无需办卡、无通信费用，避免因遗忘缴费而无法报警导致危险的发生。

当长者需要帮助时，可手动按下手环的SOS键进行一键报警求救；当长者突发意外，出现长时间不能动弹、洗手间滑倒滞留、居所内晕倒无生命活动迹象等各种异常时，系统能自动推送报警信息，并能准确定位事故位置。室内通过定位信标实现精准定位，室外根据所处环境自动判断选择北斗、GPS、WiFi等方式实现精准定位。

（2）床位安装：床位分机

每位长者床头安装一台分机，支持POE供电。用于长者与护理人员双向通话，了解需求，可提高工作效率；通过分机上“完成”“到达”键实现护理流程管控，记录下护理时间段及护理总时长，利用“增援”键可寻求其他护理人员帮助。分机内置定位信标，可用于房间定位信号覆盖，穿戴设备报警时提供精准定位，不用再单独安装信标。

（3）洗手间安装：求救按钮

洗手间和淋浴间各安装一台。根据养老院建设标准，且鉴于洗手间是滑倒等突发情况的高发地，将能实现一键求救功能。按钮内置定位信标，可用于洗手间定位信号覆盖，穿戴报警时提供精准定位，不用再单独安装信标。

另有洗手间跌倒报警器供选择，可实现拉绳报警、按键报警、跌倒报警、滞留报警、未入厕提醒、语音通话确认安全。

（4）外门框安装：门灯

长者房间外门框上方安装一台。门灯可根据呼叫、护理等显示不同颜色，能迅速找到事故或需护理的房间，提高救助及护理效率。

1.3.4 公寓楼活力长者房间

公寓楼一般入住自理及活力长者，有单人套房和多人套房，一般自理能力较强，且经常外出活动的长者，推荐设备有长者监护手表、床头活动探测对讲器、洗手间求救按钮、客厅定位信标，具体应用如下：

（1）长者佩戴：监护手表

公寓楼入住的长者经常外出活动，活动范围较广、照护等级较低、查房次数较少。故针对高龄、患有慢性病等特殊人群配置手表，可实现移动报警、自动监测报警及精准定位，在监护主机和手机App上随时查找长者位置。

（2）床头安装：活动探测对讲器

每位长者床头安装一台。考虑到活力长者通话需求不多，查房次数较少。故针对活力长者床头安装活动探测对讲器，能实现 拉绳报警、按键报警、居所无生命活动自动报警等功能，解决活力长者的安全监护问题。活动探测对讲器内置定位信标，可用于房间定位信号覆盖，穿戴设备报警时提供精准定位，不用再单独安装信标。

（3）洗手间安装：求救按钮

洗手间和淋浴间各安装一台。根据养老院建设标准，且鉴于洗手间是滑倒等突发情况的高发地，将能实现一键求救功能。按钮内置定位信标，可用于洗手间定位信号覆盖，穿戴报警时提供精准定位，不用再单独安装信标。

另有洗手间跌倒报警器供选择，可实现拉绳报警、按键报警、跌倒报警、滞留报警、未入厕提醒、语音通话确认安全。

（4）客厅内安装：定位信标

套房客厅沙发墙壁上安装一台。起到居所信号覆盖作用。可与活动探测对讲器、洗手间求救按钮内置的定位信标共同提供穿戴设备报警时的准确位置信息。

1.3.5 公共区域

（1）走廊显示屏：一条走廊一般安装一到两台。吊装在走廊上方，能动态展示单个和多个报警信息、礼貌语、日期时间等，便于护理人员了解长者需求。

（2）求救按钮：安装在有报警需求的公共区域，如走廊、活动室、凉亭等地；出厂自带电池、可续航6年；采用IP68等级防水设计，确保潮湿环境中也能长久工作；粘贴式安装，极其方便。可实现一键报警、拉绳报警、低电提醒等功能，内置定位信标，可实现人员精准定位。

（3）出入口定位信标：在园区出入口内、外各安装一台。分别安装在出入口内、外两侧；自带电池，可工作6年以上；采用IP68等级防水设计，确保潮湿环境中也能长久工作；粘贴式安装，极其方便。佩戴监护手表的长者未经允许离开院区将自动报警及定位。

1.3.6 中心机房

信息交互服务器：整个系统只需一台，硬件安装在机房机架上，软件采用B/S架构设计，无客户端数量限制。可实现系统内设备管理、设备运行状态监控、系统内设备时间校准、三方对接、医生、护理人员及长者管理，可查看长者统计、报警统计、护理统计和开锁统计等信息。

1.4 系统功能

1.4.1 针对失能长者

1）体征异常报警

通过心率呼吸监护垫能实时监测长者卧床期间的心率和呼吸，心率、呼吸超出设定阈值，系统能自动发出报警信息到照护站监护主机上。

2）意外坠床报警

失能长者意外坠床，超过设定时间时，床垫能自动发出报警信号到照护站监护主机上。

3）长时间不动报警

当长者突发意外，长时间不能动弹时，心率呼吸监护垫能自动发出报警信号到照护站主机上。

4）一键报警求救

当长者感觉身体不适时，能通过床头分机、洗手间按钮一键发出报警到照护站主机上。

5）双工对讲

长者可通过床位分机与照护站监护主机进行双向对讲，满足沟通需求。

1.4.2 针对失智长者

1）走丢查找定位

当失智长者不慎走丢，可通过监护主机、电脑客户端、护理人员App、子女守护App开启查找长者当前位置，并能通过手机App自动规划最佳路径，以最短时间到达长者所在位置。

2）长时间不动报警

当长者突发意外情况，长时间不能动弹时，系统能自动定位并推送报警信息到照护站监护主机上。

3）洗手间滞留报警

当长者在洗手间滞留时长超过了设定阈值时，系统能自动定位并推送报警信息到照护站监护主机上。

4）心率异常报警

监护手表能实时监测长者心率，心率出现异常时，系统能自动定位并推送报警信息到监护主机上。

5）夜间离床报警

当长者夜间离床超过设定时长未归时，系统能自动定位并推送报警信息到监护主机上；报警时间段可设。

6）一键报警定位

当长者感觉自身不适时，能一键发出报警信息；室内通过定位信标精准定位，室外根据所处环境系统可自动判断选择北斗、GPS、LBS、WiFi等方式定位。

7）双工对讲

长者可通过床位分机与照护站监护主机进行双向对讲，沟通需求。

1.4.3 针对活力长者

1）长时间不动报警

当长者突发意外情况，长时间不能动弹时，系统能自动定位并推送报警信息到照护站监护主机上。

2）洗手间滞留报警

当长者在洗手间滞留时长超过了设定阈值时，系统能自动定位并推送报警信息到照护站监护主机上。

3）无生命活动报警

当监测到居所内长时间无生命活动迹象时，系统能自动定位并推送报警信息到照护站监护主机上。

4）实时查找定位

当长者不慎走丢，可通过监护主机、电脑客户端、护理人员App、子女守护App开启查找长者当前位置，并能通过手机App自动规划最佳路径，以最短时间到达长者所在位置。

5）心率异常报警

监护手表能实时监测长者心率，心率出现异常时，系统能自动定位并推送报警信息到监护主机上。

6）夜间离床报警

当长者夜间离床超过设定时长未归时，系统能自动定位并推送报警信息到监护主机上；报警时间段可设。

7）一键报警定位

当长者感觉自身不适时，能一键发出报警信息；室内通过定位信标精准定位，室外根据所处环境系统可自动判断选择北斗、GPS、LBS、WiFi等方式定位。

1.4.4 针对护理人员

1）移动接警

照护人员手持对讲主机能接收到所有的报警信息，避免因照护站无人或护理高峰期人力不足导致的遗漏处警，减少安全事故发生率。

2）智能查房

为更好的看护长者安全，需定时到房间巡查长者的状况。可在管理平台上设置巡查时间段、巡查规律及每天巡查次数。护理人员开启护理App查房功能，到达房间后，能自动定位，并可在App上用文字或拍照形式记录现场情况。

3）护理流程管控

在护理过程中，可通过床位分机上按键的操作，记录护理人员“到达现场”和“完成护理”的时间，护理完成后自动形成完整记录存储在主机和服务器上，便于护理人员展示给子女，增强子女对护理工作的信任。

4）主机托管

护理人员夜晚休息时，可将监护主机所管理的呼叫信息和报警信息托管给其他主机管理。

5）级别管理

可设置多级监护，当照护站监护主机无人接听时，呼叫及报警信息可自动推送给高级别主机，避免遗漏处警带来的安全隐患；报警转移时长可设置。

6）交班留言

护理人员交接班时，若有未完成护理任务或注意事项，可通过监护主机录制语音或视频，便于接班人员知晓。

7）录音录像

监护主机与床位分机、其他主机通话全过程录音录像，录制文件自动存储在本主机，也可上传至服务器备份，避免后期误会、纠纷时调取查证。

8）宣教广播

护理人员可通过监护主机对所管理的床位分机进行宣教广播，广播方式含喊话广播、文件广播、外接音源广播，广播同时可与床位分机进行双向语音通话。

9）设备在线监测

系统能自动监测终端的在线状态，当出现故障无法呼叫报警时，系统将自动推送提示信息到监护主机上。

1.4.5 针对子女亲属

给子女安装手机App，构建子女对养老机构信任的纽带，子女通过App可远程监护父母每天的生活起居、健康状况、日常活动等信息，具体内容含：

● 可实时查找长者。含：长者位置、运动状态，心率数据、血氧数据、体温数据等。

● 每隔两小时，子女能收到长者的监护数据。含：实时位置、运动状态、心率/血氧数据等。

● 每天早晨，能收到一份长者睡眠统计报告。含：睡眠质量及时长、夜尿次数、入厕时长。

● 每天晚上，能收到长者当天活动统计报告。含：报警记录、离家记录、大解记录、在床记录、心率数据、血氧数据、体温数据、活动计步、手表离手记录等。
